A.G. Coombs оптимизирует строительные услуги для конференц-центра

Проектирование, установка и обслуживание механических сервисов для масштабного проекта

Создание зеленого многофункционального пространства событий для ICC Sydney

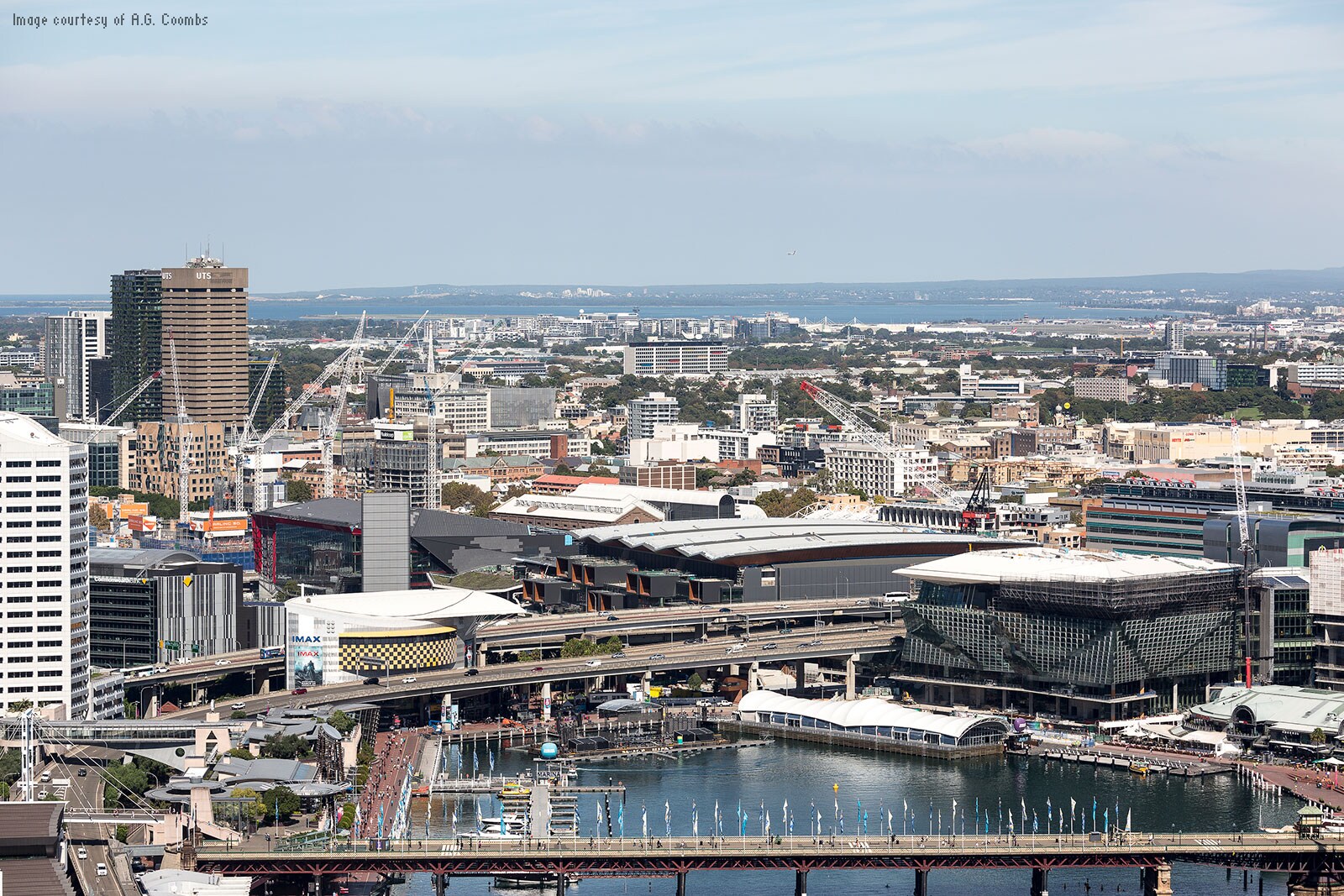

Отель ICC Sydney расположен в оживленном пешеходном и развлекательном районе Дарлинг-Харбор в Сиднее. К услугам гостей выставочные, конференц-залы и театральные залы мирового уровня. С момента открытия в конце 2016 года, он быстро стал одним из главных пространств для проведения конференций и мероприятий в Азиатско-Тихоокеанском регионе.

Участники мероприятия заметят, насколько просторны и удобны помещения, но они не будут знать о сложных задачах дизайна и строительства, которые были преодолены, чтобы предоставить посетителям ICC Сидней опыт. Механические услуги ICC Sydney, разработанные в соответствии со стандартами LEED Gold , требовали объединенного опыта и тесного сотрудничества AECOM, инженеров-консультантов MEP и AG Coombs, механических сервисов и специализированного торгового партнера HVAC.

«Работая с моделями, предоставленными консультантами, мы значительно сэкономили время на этапе разработки проектной документации, что позволило использовать широкий спектр стратегий бережливого строительства. Кроме того, это дало больше времени для выявления и представления лучших вариантов повышения ценности клиента». — Уорвик Стэннус, менеджер по инженерным работам группы компаний AG, Кумбс

Больше членов команды означает больше проблем для совместной работы

AG Coombs был назначен менеджером по строительству Lendlease в начале 2012 года и совместно работал над этапом тендера, чтобы помочь команде обезопасить проект. Строительство началось в 2014 году, задолго до того, как проектная группа завершила разработку общего проекта здания, что позволило гоночной команде AG Coombs завершить строительные модели для поддержки программ по производству и установке за пределами площадки.

Огромный размер проекта увеличил давление, с ICC Sydney с общей выставочной, конференц-и театральной вместимостью 35 000 квадратных метров. Все это пространство нуждалось в системах для поддержания комфортной температуры без массивных воздуховодов, доминирующих над внешним видом помещения. А так как стальная конструкция является основным компонентом затрат проекта, системы зданий должны были соответствовать оптимизированному конструктивному проекту.

«Наша проектная группа охватила несколько офисов, а дизайнеры и моделисты работали над проектом в Брисбене, Мельбурне и Сиднее», — говорит Шейн Дюркин, менеджер по инженерным услугам AG Coombs. «Размер проекта требовал большой команды, но больше людей означает больше проблем координации. Наша команда использовала Revit и Navisworks Manage для моделирования и координации нашей работы. Использование основанного на модели процесса преобразовывает координацию. Вы можете визуализировать, как здание собирается вместе, что позволяет избежать помех и найти лучший путь для систем здания ».

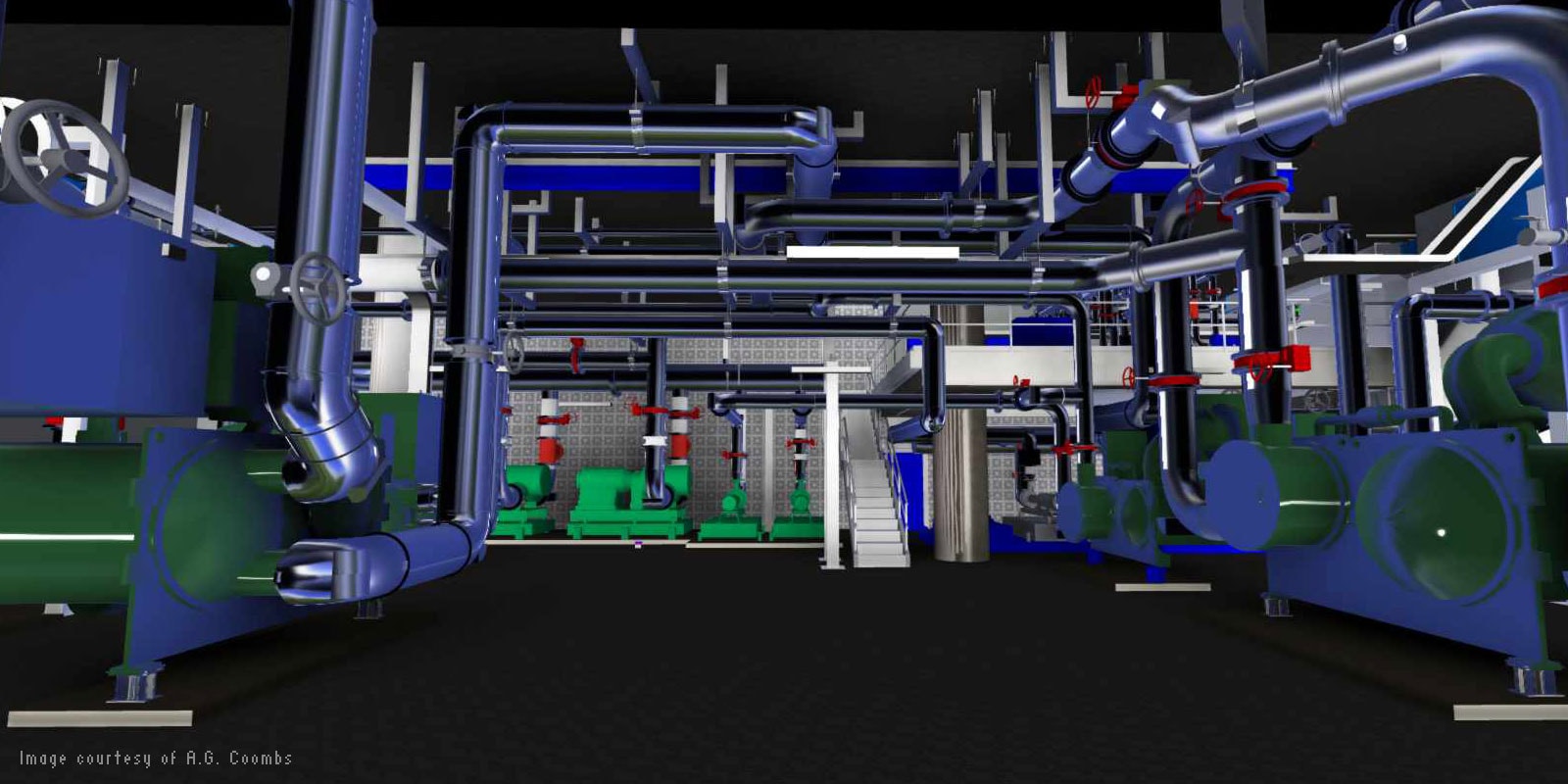

Процесс виртуальной сборки помогает командам визуализировать конструкцию

Работая в начале процесса проектирования, А.Г. Кумбс давал советы проектной группе по широкому кругу вопросов, включая безопасность при проектировании и конструктивность для оптимизации жизненного цикла активов. Когда этап разработки дизайна подошел к концу, команда AG Coombs взяла модели проектирования Revit компании AECOM в процессе виртуальной сборки, чтобы разработать подробные модели конструкции Revit для каждого объекта.

Виртуальная сборка также использовала интегрированные данные о затратах Revit and Fabrication ESTmep компании AG Coombs, чтобы завершить исследования по оптимизации проектирования системы воздуховодов и трубопроводов. Группы по установке и вводу в эксплуатацию на месте использовали завершенные строительные модели Revit в качестве основы для оперативной информации, предоставляемой руководству объекта для использования при текущем обслуживании и эксплуатации.

«Во время проектирования инженеры-консультанты отвечали за модели, что позволяло разрабатывать инновационные проектные решения на основе анализа в ответ на многие проблемы, возникающие в связи с требованиями владельца проекта», — говорит Уорвик Стеннус, менеджер по проектированию группы AG Coombs. «Компания AG Coombs внесла свой вклад в разработку этих проектных моделей, предоставив информацию об установке, вводе в эксплуатацию и эксплуатации на протяжении жизненного цикла. Затем мы взяли на себя модель, чтобы завершить виртуальную сборку проектов, продолжая тесно сотрудничать с консультантами, которые проверяли модели виртуальной сборки на соответствие проектированию. Важно отметить, что обе команды работали в Revit, оптимизируя координацию и сотрудничество ».

«Размер проекта требовал большой команды, но больше людей означает больше проблем координации. Команда использовала Revit и Naviswork Manage, чтобы смоделировать и скоординировать дизайн и схему установки. Использование основанного на модели процесса преобразовывает координацию. Вы можете визуализировать, как здание собирается вместе, что позволяет избежать помех и найти лучший путь для систем здания.» — Шейн Дюркин, менеджер по инженерным услугам, AG Coombs

Идеально вписать помещение в тесное пространство

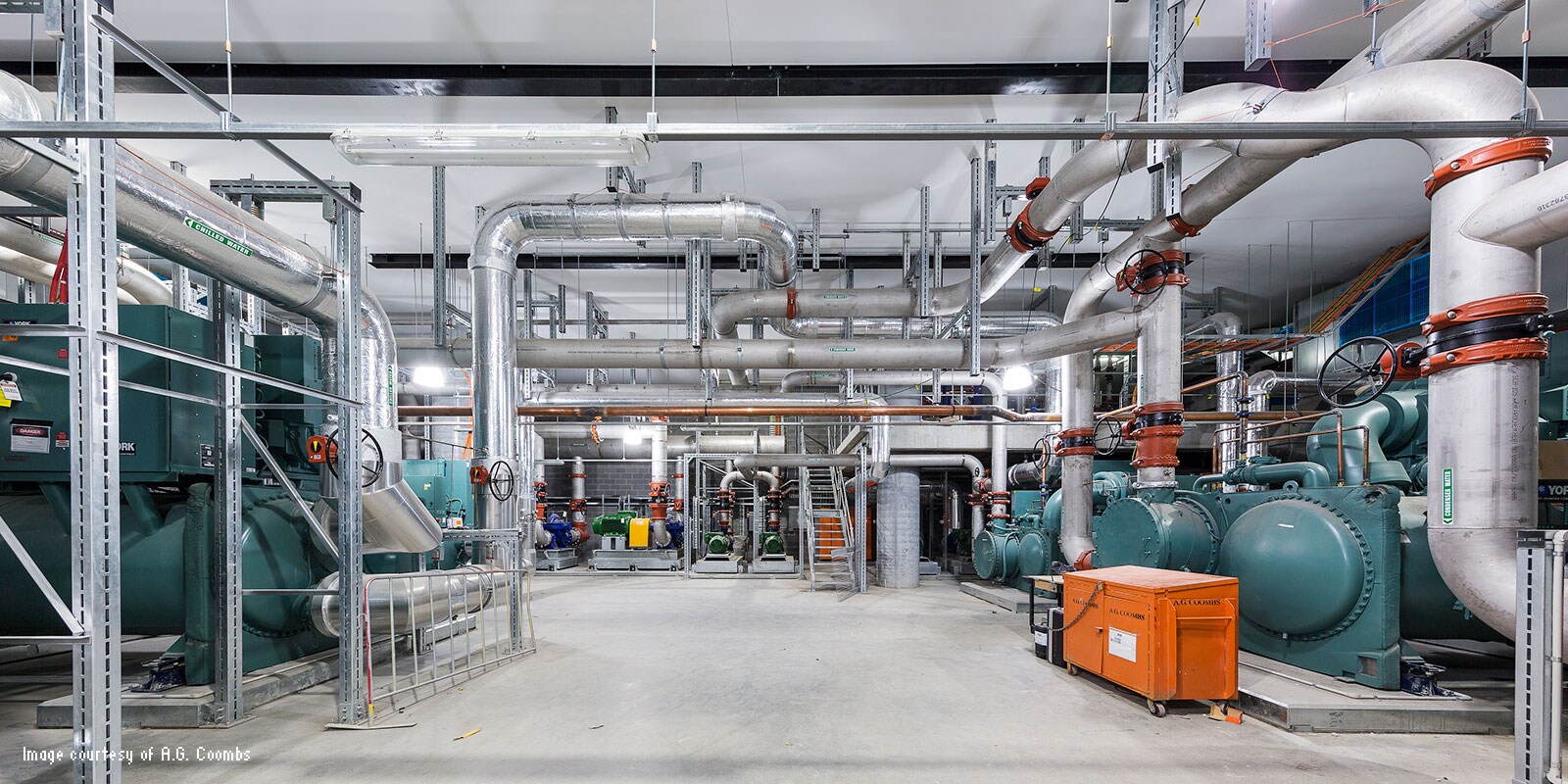

Использование конструктивных моделей Revit для завершения проектирования больших комнатных установок в крыше демонстрирует преимущества процесса BIM. Расположенная в сложной конструкции крыши из стальных ферм над большим открытым бальным залом, помещение завода должно было идеально вписаться в ограниченное пространство и разместить значительное количество оборудования. Команда AG Coombs использовала модель, чтобы расположить помещение и избежать столкновений с фермами и вторичной сталью.

«Точность конструктивной модели позволяет нам учитывать положение стали относительно оборудования с точностью до миллиметра», — говорит Дуркин. «Мы также смогли просмотреть модели для обеспечения безопасности и доступа для замены оборудования, требуемого в течение срока службы здания».

Использование моделей BIM для управления всем жизненным циклом проекта

По завершении проекта AG Coombs представила клиенту готовые модели. «Работа от моделей от проектирования до установки, ввода в эксплуатацию и эксплуатации сохраняет вклад и понимание всего процесса доставки проекта», — говорит Станнус. «Интегрированные рабочие процессы моделей также помогли повысить нашу производительность. Работая с проектными моделями, разработанными консультантами, мы сэкономили значительное время на этапе разработки проектной документации, что позволило использовать широкий спектр стратегий бережливого строительства. Кроме того, это дало больше времени для выявления и представления лучших вариантов повышения ценности клиента ».
